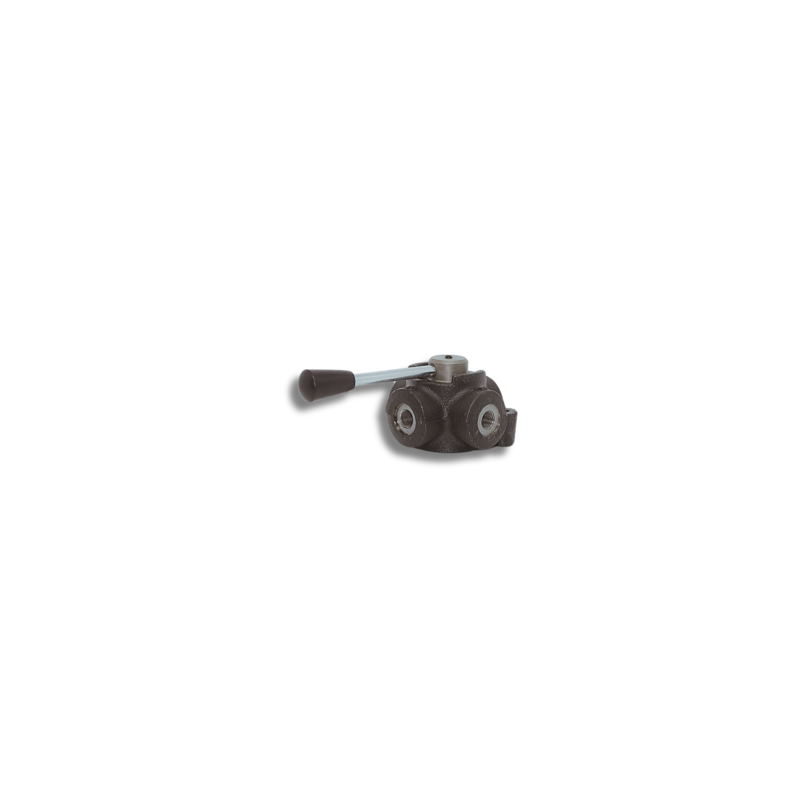

INVERTITORE DI FLUSSO 4 VIE – IF4

APPLICAZIONE:

L’invertitore di flusso a quattro vie è utilizzato come semplice distributore per azionare attuatori doppio effetto.

MONTAGGIO e FUNZIONAMENTO:

Collegare l’uscita P con l’alimentazione e l’uscita T con il ritorno al serbatoio.

Le uscite A e B vengono scollegate all’attuatore.

Tipo C (centro chiuso) : con la leva in posizione centrale tutte le uscite sono chiuse (ammesso trafilamento contenuto).

Tipo A (centro aperto) : con la leva in posizione centrale l’alimentazione P va direttamente all’uscita T.

Ruotando la leva in posizione 1 , l’uscita P alimenta l’uscita B e contemporaneamente A alimenta l’uscita T.

Ruotando la leva in posizione 2, l’uscita P alimenta l’uscita A e contemporaneamente B alimenta l’uscita T.
