DEVIATORE DI FLUSSO 6 VIE ALTA PRESSIONE – DF6 ACC

APPLICAZIONE:

Il deviatore di flusso sei vie per alta pressione è utilizzato per collegare o escludere il flusso verso quattro utilizzi usando due alimentazioni.

Questa particolare configurazione si presta per l’azionamento di due attuatori.

MONTAGGIO e FUNZIONAMENTO:

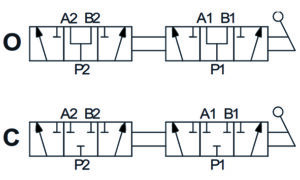

Collegare l’alimentazione alle porte P e P1 , gli utilizzi del primo attuatore alle uscite A e A1 , e le porte del secondo attuatore alle uscite B e B1 .

Ruotando la leva in posizione 1 si alimentano le uscite A e A1 .

Ruotando la leva in posizione 2 si alimentano le uscite B e B1 .

Si consiglia di non utilizzare il deviatore con leva in posizione centrale.
