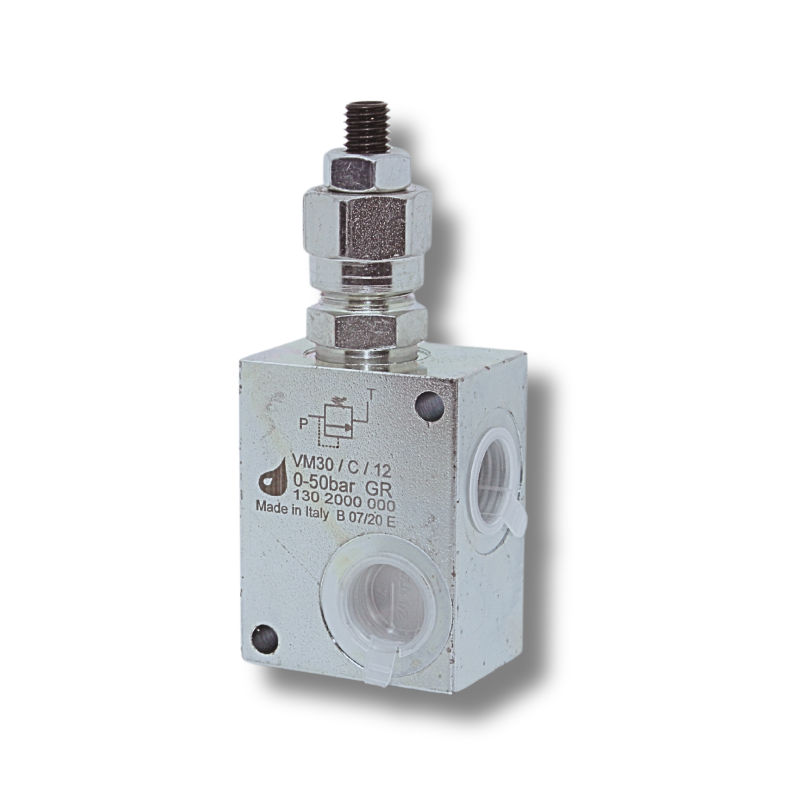

VALVOLA DI MASSIMA PRESSIONE DIRETTA A CARTUCCIA CON COLLETTORE IN LINEA 30, 45 E 80LT – VM30/C , VM45/C, VM 80/C

APPLICAZIONE:

La valvola di massima pressione diretta a cartuccia con collettore è utilizzata per limitare la pressione entro il valore desiderato e permette lo scarico della portata in eccesso al serbatoio.

La valvola è di tipo ad azione diretta.

MONTAGGIO e FUNZIONAMENTO:

Collegare il ramo in pressione con l’uscita P e il ramo di scarico al serbatoio con l’uscita T.

Quando la pressione P è superiore al carico della molla che agisce sull’otturatore, il flusso in eccesso attraversa la valvola scaricando in T.

Per regolare la pressione occorre allentare il dado, avvitare o svitare il grano per aumentare o ridurre la pressione.

Quando si raggiunge la pressione desiderata, stringere nuovamente il dado. Importante è rimanere all’interno del campo di regolazione della molla scelta.
