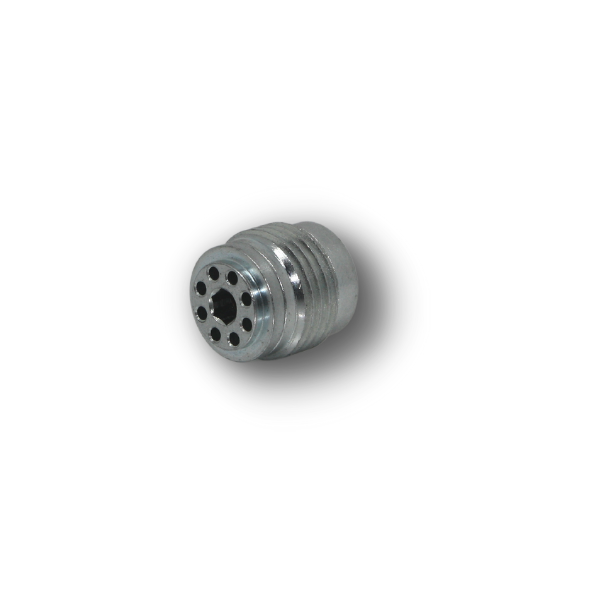

VALVOLA RITEGNO INTEGRATA CON TENUTA A SFERA -VRI –

Descrizione

APPLICAZIONE:

La valvola di ritegno integrata con tenuta a sfera è utilizzata per consentire il passaggio del flusso di olio in un’unica direzione impedendolo nella direzione opposta.

Le dimensioni ridotte la rendono adatta per essere utilizzata all’interno di circuiti integrati.

MONTAGGIO e FUNZIONAMENTO:

Avvitare la valvola nell’apposita cavità facendo attenzione al senso di utilizzo.

Il fluido passa libero da 1 verso 2 mentre è completamente bloccato da 2 a 1 .

Informazioni aggiuntive

Note costruttive

Corpo: acciaio zincato

Componenti interni: acciaio cromato e temprato

O-ring esterno: NBR

Pressione d’apertura: 0,5 bar

Non ammette trafilamento.

Scheda tecnica

Page 37-38 _ VALVOLE E COMPONENTI _ VRI
